PF機柜是應用于數據中心冷熱通道、微模塊單元的圖騰創新機柜,具備如下顯著特點:
1、前后腔嚴密封閉,避免冷空氣泄漏,節省能源,降低機房PUE水平
2、所有走線口安裝有可按走線量撕開的走線孔蓋,避免了毛刷孔蓋的漏風、翹曲、易燃問題,安全節能;
3、超強的2000KG動態承載能力以及2000KG靜態承載能力;
4、滿足650Kg抗8級9級烈度抗震測試要求;
5、寬大、內凹的后立柱PDU及線纜安裝空間,線纜上出口直通不用轉彎,不影響服務器安裝;
6、預留柜頂中部、柜底中部兩側走線口;
7、機柜前立柱帶理線槽,理順前部線纜向上、向后、向左右導出,上出線不需要轉彎,不影響服務器安裝;
8、可拆卸側門,側門內部鎖定;
9、可按需制成拼裝式結構:安裝時不受門和電梯尺寸的限制; 也可以焊接成一體;
10、機柜內部調節支腳高度;
11、可以整機柜吊裝;
12、低變形L導軌結構;
13、前方孔條100、150空間靈活安裝;
14、汽車等級的陰極電泳底涂,高溫鹽霧耐蝕達400小時以上;
15、符合RoHS無毒環保標準;
16、零部件激光數控高精加工。
圖騰PF機柜技術說明書
1.概述
1.1 聲明
1.1.1 本說明書為圖騰標準PF機柜的技術性能參數、功能、安裝等。
1.1.2 本說明書只針對19英寸標準機柜。
1.2 請按照規定使用本設備
該機柜僅限于戶內使用,使用環境條件需滿足:
——工作溫度:-20℃~+45℃;
——相對濕度:5%~85%RH(25°C±5°C);
——大氣壓力:65KPa~110KPa;
——垂直傾斜度:≤5%。
注:海拔高度:≤1000m,當海拔高度>1000m時,應按GB/T3859.2-1933規定降額使用。
1.3 預期的不正當使用
請勿在以下環境中使用:
——環境惡劣,粉塵或灰塵較多;
——安裝面不平穩,車載或易晃動的載體;
——戶外或無其他載體遮擋。
1.4 事故預防
只有在符合各種規定后才能安裝和使用設備,設備運行前確保沒有任何人、任何物體處于設備的危險區域內;禁止拆除、修改、規避或者關閉安全裝置。
1.5 運輸/存儲/拆包
1.5.1 運輸和存儲
確保運輸過程中的穩定性以及運輸箱沒有倒置,固定以防位移;
選擇合適的起重設備;
保護設備不受天氣和雜質所帶來的不利影響,產品應貯存于通風良好,溫度范圍在-25℃~+55℃,相對濕度≤85%,周圍環境不含有腐蝕性氣體,無有害化學藥品和氣體的庫房內。
1.5.2 拆包
將設備拆包,檢查運輸過程中是否損傷;
若發現設備缺陷立即通知廠方;
使用合適的運輸設備將機器運到安裝地點。
2. 應用場合
2.1 數據中心冷通道
2.2 數據中心熱通道
2.3 微模塊
2.4 配線機柜
2.5 綜合柜
2.4 列頭柜
2.5 電源柜
2.6 行間空調柜
2.7 UPS電池柜
2.8 單機柜
3. 符合的技術標準/規范:
3.1 ANSI/EIA RS-310-D,DIN41494、PART1,DIN41494、PART7標準;
3.2 GB/T 19520.2-2007(同IEC60297-2:1986)《電子設備機械結構482.6mm(19in)系列機械結構尺寸 第二部分:機柜和機架結構的格距》;
3.3 GB/T 18663.1-2008《電子設備機械結構 公制系列和英制系列的試驗 第1部分:機柜、機架、插箱和機箱的氣候機械試驗及安全要求》;
3.4 YD5083-2005《電信設備抗地震性能檢測規范》;
3.5 YD/T 2319-2011《數據設備用網絡機柜技術要求和檢驗方法》;
3.6 Q/CT 2171-2009《數據設備用網絡機柜技術規范》;
3.7 GB/T9286-1998《色漆和清漆-漆膜的劃格試驗》;
3.8 GB/T 3873《通信設備產品的包裝通用技術條件》。
4. 外形尺寸
寬度(W) |
600mm 800mm |
|
深度(D) |
1200mm |
|
高度(H) |
1U=44.45mm時 (標準) |
2000mm(42U) 2200mm(47U) 2350mm(50U) 2450mm(52U) 2550mm(55U) |
每U加1mm時,即1U=45.45mm |
2000mm(41U) 2200mm(46U) 2350mm(49U) 2450mm(51U) 2550mm(53U) |
|
每U加2mm時,即1U=46.45mm |
2000mm(40U) 2200mm(45U) 2350mm(48U) 2450mm(50U) 2550mm(52U) |
|
以上寬度、深度、高度為常用規格,可相互組合成標準機柜; 也可以按需定制不在上述范圍內的規格。 |
注:機柜深度為前、后立柱外面尺寸,不包含前后門板厚度;
機柜高度為立柱長度尺寸,不包含底部腳輪和支腳螺桿。

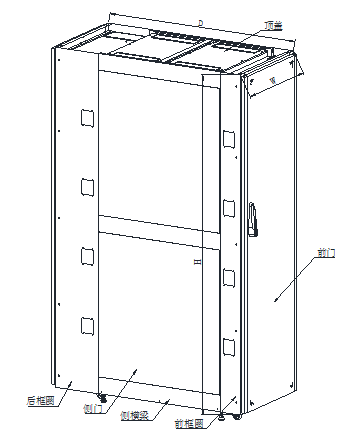

圖1:外形尺寸示意圖
5. 機柜特點和經濟性:
5.1 承載能力強、但自重輕
PF機柜立柱直通落地,緊貼前立柱的方孔條承載的設備重量垂直傳遞到地面,載荷不經過橫梁和底板這些垂直方向剛性較差零件的橫向傳遞,起到立柱頂千斤的效果,同時也減輕了機柜自身重量,在同面積的樓板上可以安裝更多的服務器設備。此項減少的建筑投資超過機柜采購成本。
5.2 節能
通過專利的機柜框架結構,完全消除設備面板前的冷空氣泄漏到設備面板后面來達到節能效果,因此而減少的8年能耗支出足夠覆蓋機柜采購費用。(專利號:ZL200710075956.8)
5.3 多方位走線口
機柜的上部有前部兩側2個走線口、中間兩側4個走線口、后部兩側2個走線口;
機柜的中間兩側有10個向后走線口;
機柜的前外側8走線口,后部外側8個走線口;
機柜的底部前橫梁兩側2個走線口、底板兩側4個走線口、后部橫梁兩側2個走線口。
5.4 前部理線槽和后部理線槽
機柜設備安裝面板前部兩側有2條垂直理線槽,機柜后部兩側有2條垂直理線槽。
5.5 寬大的PDU安裝空間
機柜后部的單條理線槽內可以最多并列安裝3條44.5mm寬度的PDU,能夠讓PDU沉入最深,不擋住設備安裝。
5.6 適用范圍廣
機柜結構可以兼容冷通道、熱通道的應用,稍作調整可以適用于各種其他場合。
5.7 門板采用三點式門鎖,多點鎖定前門、后門,門開啟角度大于120度,可以免工具拆裝,方便操作。
5.8 所有鋼材、緊固件、塑料件、塑粉符合歐盟RoHS標準。
5.9 汽車等級的表面涂敷
柜體鈑金件做陰極電泳后再噴塑,鹽霧測試達400小時以上。
5.10 防水防固體物侵入能力IP22
5.11 強大的交付能力
圖騰3家工廠2019年年生產機柜、各種箱體(掛墻柜、控制箱5臺折算一臺大機柜)合計52萬臺,最大生產能力達80萬臺。
6. 材料
6.1 鋼材:
使用強度大于235兆帕的鋼板;方孔條、輔助方孔條、L導軌為鍍鋁鋅板,其余為優質冷軋SPCC鋼板;
零件名稱 |
材料厚度 |
截面積 (mm2) |
截面慣性矩(mm4) |
|
X軸 |
Y軸 |
|||
機柜方孔條 |
2.0 |
252 |
118754 |
41949 |
機柜前立柱 |
1.5 |
322 |
582357 |
66983 |
機柜前框架梁 |
1.5 |
322 |
557435 |
87479 |
機柜后立柱 |
1.5 |
472 |
2746295 |
90192 |
機柜后框架梁 |
1.5 |
472 |
2705864 |
98149 |
框架上下側橫梁 |
1.5 |
273 |
415007 |
25329 |
框架中間側橫梁 |
1.5 |
273 |
500026 |
21657 |
其它 |
1.2 |
—— |
—— |
—— |
6.1.1 鋼材加工:
激光切割或數控沖壓、數控折彎,無對人造成傷害的毛刺、鋒利銳邊,銹蝕、劃痕,焊縫整齊均勻,無裂縫、咬邊、豁口、燒穿等缺陷,尺寸及形位精度符合行內標準。
6.1.2 RoHS
所有鋼材、緊固件、塑料件、塑粉符合歐盟RoHS標準。
6.1.3 材料阻燃性能
材料阻燃等級達到 UL94-V0。
6.2 工件涂敷
6.2.1 表面處理
1、預脫脂 2、浸泡脫脂 3、水洗 4、純水洗 5、硅烷處理 6、水洗 7、純水洗
6.2.2 陰極電泳+噴粉
采用與汽車涂裝打底同級的陰極電泳,賦予產品極高的耐腐蝕性能,膜厚18微米,杜絕溝槽、角落等噴粉容易露底的缺陷;電泳后再經預烘干后噴涂塑粉,涂層耐鹽霧能力超過400小時。
6.2.3 涂層硬度
涂層用硬度2HB的鉛筆45度涂劃無擦傷。
6.2.4 涂層附著力
杯突沖擊測試或彎曲測試無脫落和裂紋。
6.2.5 涂層顏色和表面狀態
標準涂層顏色為RAL9004(黑色)或RAL7035(電腦灰),表面狀態:啞光
圖2:涂層顏色示意圖
7. 機柜重量及供貨范圍:
機柜型號 |
寬度 |
深度 |
高度 |
重量(KG) |
PF6242 |
600 |
1200 |
2000 |
135 |
PF6247 |
600 |
1200 |
2200 |
149 |
PF6250 |
600 |
1200 |
2350 |
157 |
PF6252 |
600 |
1200 |
2450 |
162 |
PF6255 |
600 |
1200 |
2550 |
170 |
PF8242 |
800 |
1200 |
2000 |
161 |
PF8247 |
800 |
1200 |
2200 |
175 |
PF8250 |
800 |
1200 |
2350 |
184 |
PF8252 |
800 |
1200 |
2450 |
190 |
PF8255 |
800 |
1200 |
2550 |
198 |
7.1標準配置
標配供貨范圍包括:
前框圈1組,后框圈1組,側橫梁6根,各種過線孔蓋,側門4塊,空載移動腳輪4 個,蓋板梁2根,蓋板4塊,方孔條4根,輔助方孔條2根,扎線/PDU固定片12個,配件包(6套M6并柜螺釘-40套方螺母螺釘)。
7.2 可選配件
可選配件包括:
單開網孔前門,雙開網孔后門,500KG重載腳輪,L導軌,PDU,接地銅排,接地線組件,固定板、滑動板等。
8. 承載能力 (泰爾認證中心檢測):
8.1 靜態承載:2000KG(附檢測報告內截圖——見圖3);

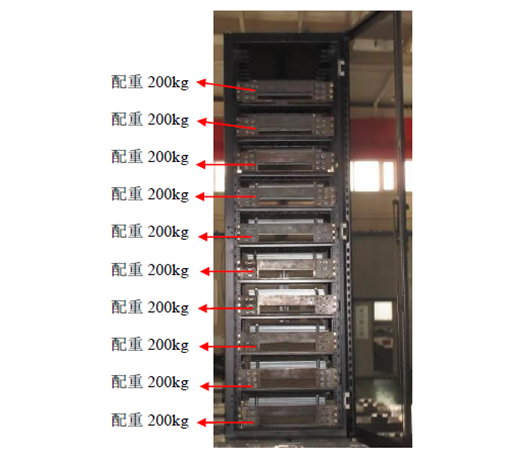

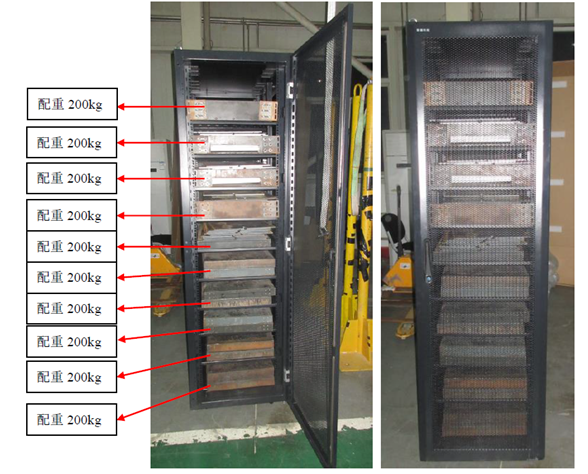

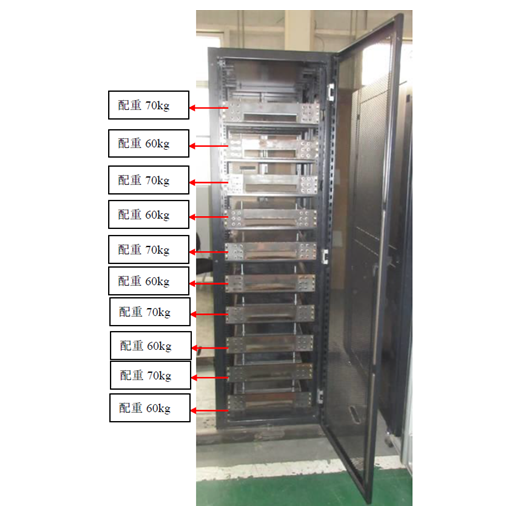

圖3:機柜靜態承載配重圖
8.2 動態承載:2000KG(附檢測報告內截圖——見圖4、圖5);
圖4:機柜動態承載配重圖
圖5:機柜動態測試現場照片

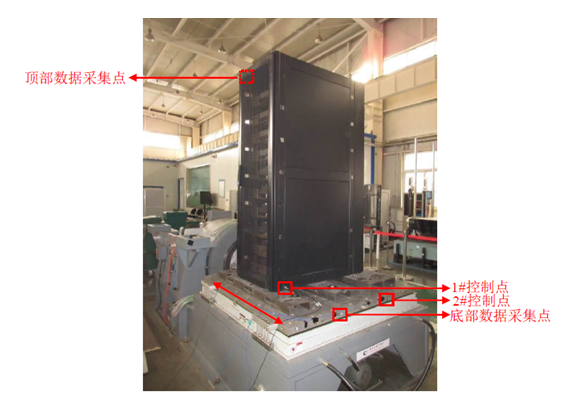

8.3 抗震測試:負載650KG抗8、9級烈度地震測試(附檢測報告內截圖——見圖6、圖7)。
圖6:機柜抗震承載配重圖

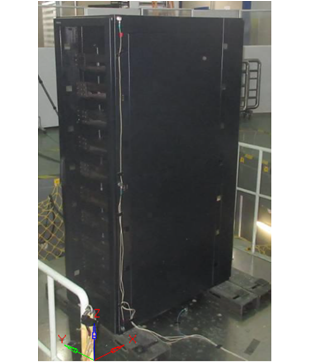

圖7:機柜抗震測試設備上照片
8.4 頂部及底部允許上人部位:
8.4.1頂部上人部位
允許踩踏區域及禁止踩踏區域

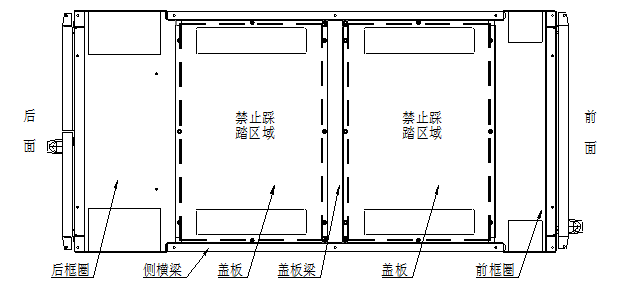

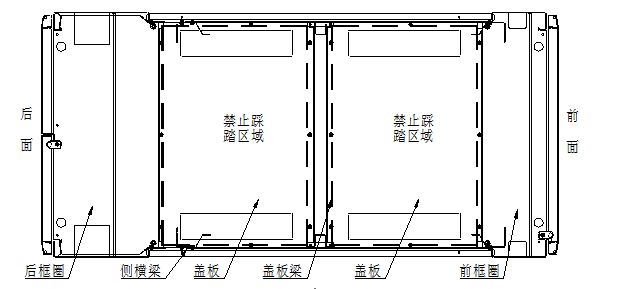

圖8:機柜頂部禁止踩踏區域示意圖
8.4.2 底部上人部位
允許踩踏區域及禁止踩踏區域

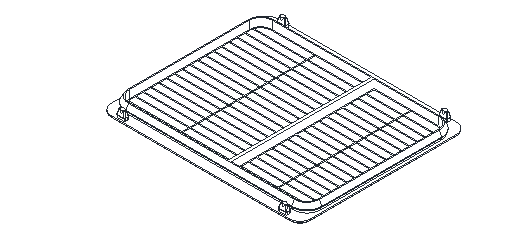

圖9:機柜底部禁止踩踏區域示意圖
9. 電氣性能:
9.1 絕緣電阻
500V 兆歐表測量1min機柜內各帶電回路(該回路不直接接地)對地(或柜體)絕緣電阻≥10MΩ。
9.2 接地
機柜前門,后門,側門,頂蓋,底板,側橫梁等均設有ST5.5*8.5鍍銅接地螺釘孔;所有零件均可用快拆式接地線組件(選配件)互連或連接于接地銅排(選配件)上后再整體接地,有效消除零部件上靜電。

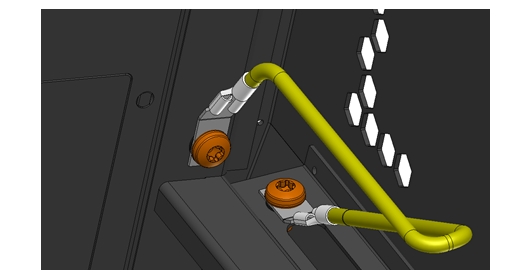

圖10:機柜內部接地線組件連接示意圖
9.3 接地電阻
機柜內各帶電回路對地(或柜體)以及兩個非電氣連接的帶電回路之間,能承受 2500V、50Hz 正弦試驗電壓 1min,不出現擊穿或飛弧現象,漏電流≤10mA。
9.4 接地銅排
用于為機柜內設備集中接地,材料紫銅,截面積54mm2(可根據需求定制),表面鍍鎳處理,螺孔大小為M6。
可選豎向安裝及水平安裝接地銅排(選配件)。
9.5 自動等電位
方孔條、L 導軌、輔助方孔條表面不做噴涂、保留導電狀態,在不同設備安裝在上面時可以自動保持外殼相同的電位。
9.6 防靜電積聚
外部噴涂塑粉的零件,其塑粉具備防靜電積聚性能。
10. 節能設計
10.1通風冷卻:
通風率:機柜門上單個孔位的開孔面積與所屬實體面積之比。

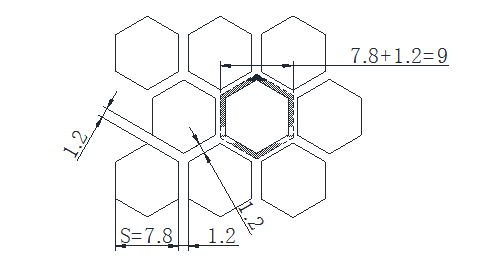

圖11:機柜門板上六角孔示意圖
PF機柜門板上開孔為六角孔,對邊距為7.8mm,兩孔之間的筋為1.2mm,通風率為:
通風率=單個通風孔的面積/所屬實體面積=7.8*7.8 /(9*9) * 100% =75.1%
開孔率:機柜門上所有開孔面積之和與開孔區域面積之比。
600寬42U開孔區域面積比為:前門——77%;雙開后門——69%;
高通風率及開孔率有助于提高機柜內置設備的運行可靠性;

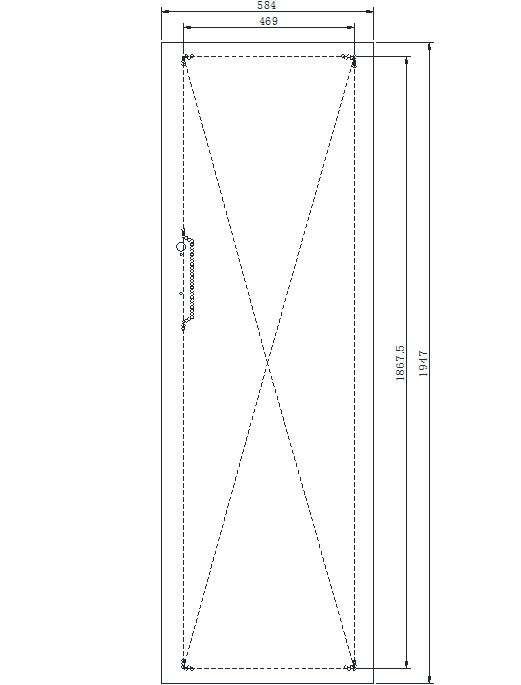

圖12:機柜門板開孔區域示意圖
10.2 防泄漏
10.2.1 前腔密封:
PF機柜的前后腔自然封閉,杜絕漏風、讓冷風只能通過設備從后部排出,有助于數據中心節能。
10.2.2 彈性封閉的1U、2U塑料面板:
圖騰塑料假面板的邊緣依靠重疊、彈性結構實現與相鄰假面板及設備面板的無縫隙安裝,以阻止冷空氣泄漏。

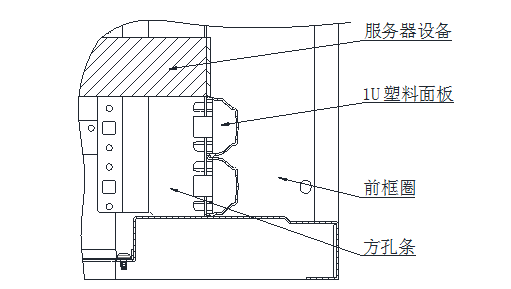

圖13:機柜前腔密封示意圖
10.2.3 方孔條后移的封堵

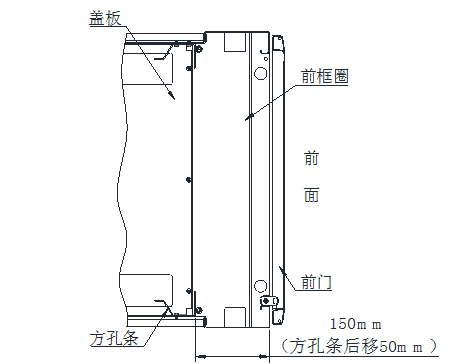

在方孔條后移50mm范圍內的情況下,不需增加安裝附件即可密閉前腔空間。
圖14:機柜方孔條后移密封示意圖
10.2.4 無縫過線孔蓋:
各走線孔均采用帶V型撕裂槽的膠蓋封蓋,既保護線纜表皮避免劃傷,又防止漏風且方便操作、美觀。
圖15:無縫過線孔蓋示意圖
11. 柜內設備安裝
11.1方孔條:
11.1.1數量:
前后共4根;方孔條上有U位標識。
11.1.2 安裝尺寸及精度:
方孔條任意一個單元內相鄰兩安裝孔中心距:15.88±0.1mm;
方孔條任意相鄰兩個單元中心距:44.45±0.15mm,也可以按客戶要求定制;
方孔條任意兩個單元中心距誤差:±0.3mm;
相鄰兩方孔條安裝孔中心距:465±1.6mm;
前方孔條最上端、最下端單元邊緣與機柜框架橫梁的上下間隙不超過0.2mm,避免設備面板的底部或頂部漏風。

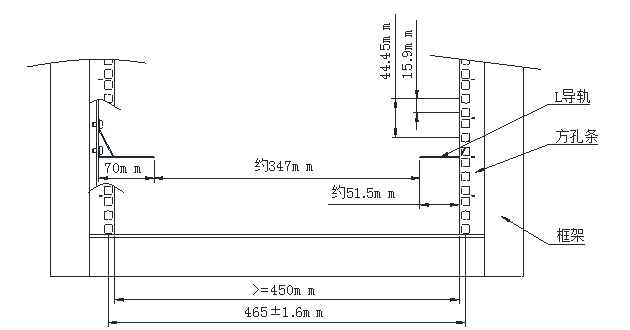

圖16:機柜內部方孔條正面安裝尺寸示意圖
11.1.3 方孔條調節前后深度
前后方孔條均可按客戶需求調節前后位置;

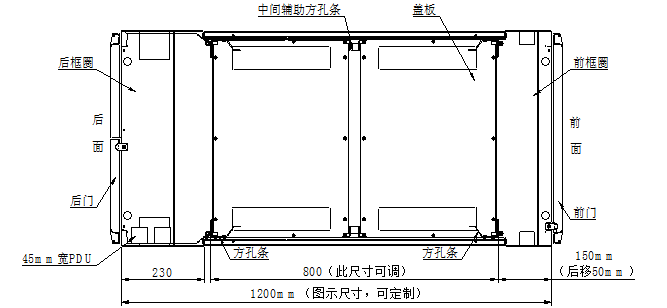

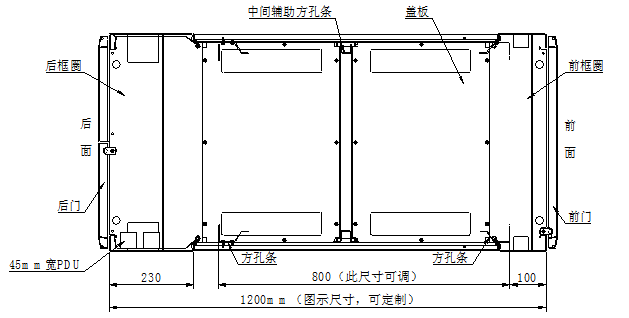

圖17:機柜內部方孔條安裝位置示意圖
前方孔條距離前立柱正面的標準距離為100mm,可按客戶需求調整到150mm、200mm等距離,其中調整距離超過150mm時需增加后移封板以封閉冷空氣以及傳遞載荷。
圖18:機柜內部方孔條移位安裝位置示意圖
11.2 輔助方孔條
前后方孔條之間標配輔助方孔條,用于設備中間支撐,該輔助方孔條的受力也是垂直落地。
11.3 L導軌
斜拉后撐型L導軌(一對L導軌最大承重150KG時變形小于0.4mm,一對L導軌承重100KG時變形小于0.28mm,一對L導軌承重50KG時變形小于0.14mm)。

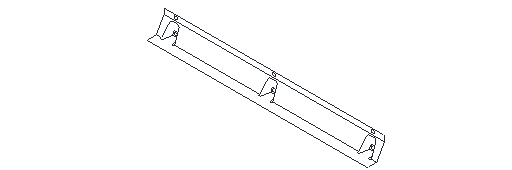

圖19:L導軌示意圖
11.4 重載固定板
重載固定可以承載100KG,也可以按需提供更高承載的固定板。

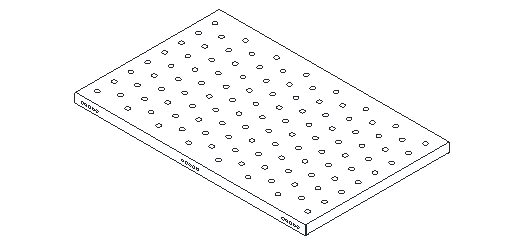

圖20:重載固定板示意圖
12 PDU安裝
12.1 在機柜后框圈兩邊可采用扎線/PDU固定片自由安裝所有不超過機柜高度的PDU,且PDU安裝位置不影響后部設備安裝。
12.2 可安裝PDU數量
單側可并列安裝寬度45mm寬度的PDU數量為3個,兩側并列安裝6個;
12.3 按不同PDU長度調整安裝位置
PDU的上下位置可以任意調整,不需要特別定制。
13 走線槽:
13.1前部走線槽:
前框圈配有魚骨理線的走線通道,800寬機柜增加了可90度旋轉的蓋板封蓋,既方便操作,又便于走線后更美觀;

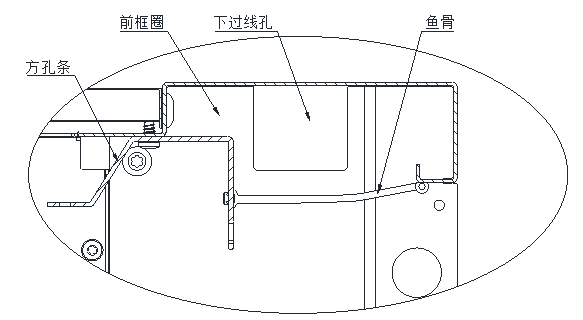

圖21:600寬機柜前部走線槽示意圖

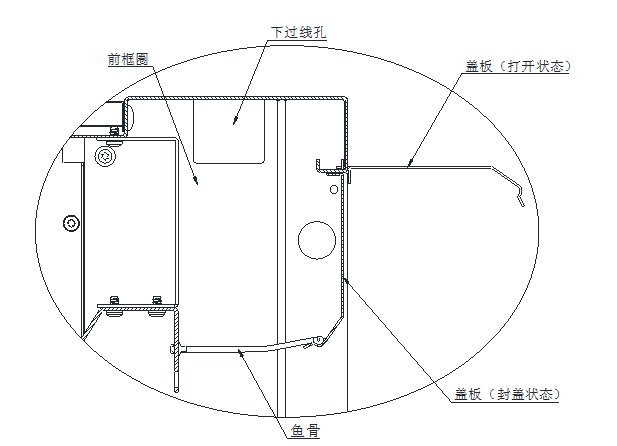

圖22:800寬機柜前部走線槽示意圖
13.2 后部走線槽:

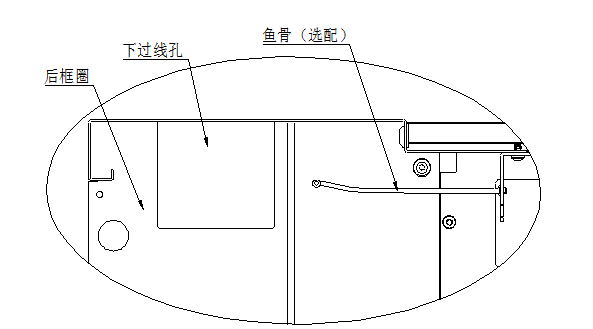

后框圈配有用于固定PDU及捆扎線纜的扎線/PDU固定片,既可用于PDU安裝,也可用于捆綁線纜,同時,可選配魚骨用于理線。
圖23:機柜后部走線槽示意圖

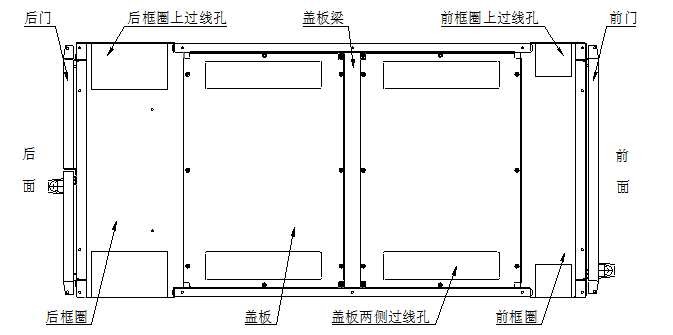

14 過線孔
14.1 前部上過線孔
機柜前框圈上框架梁左右各開有一個85*77.5mmmm的過線孔,可用于設備前部向上過線。

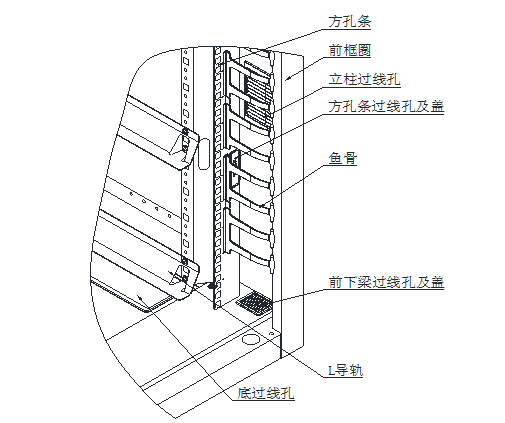

圖24:機柜頂部過線孔位置示意圖
14.2 前部下過線孔
機柜前框圈下框架梁左右各開有一個48.5*35mm的過線孔,可用于設備前部向下過線。

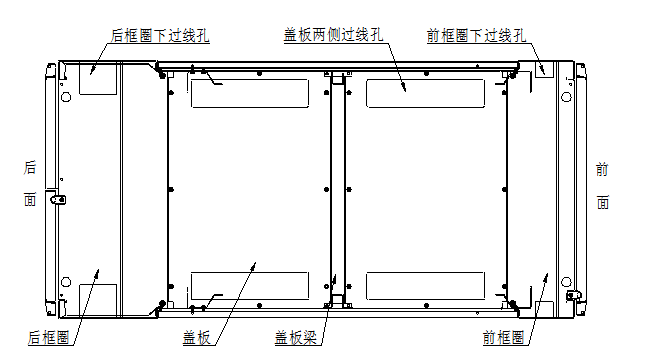

圖25:機柜底部過線孔位置示意圖
14.3 后部上過線孔
機柜后部上框架梁左右各有一個180*108mm的過線孔,可向上電源過線或數據過線;
14.4 后部下過線孔
機柜后部下框架梁左右各有一個85*77.5mm的過線孔,可向下電源過線或數據過線;
14.5 后部柜間過線孔
機柜前、后立柱側面均布有多處85*76mm的過線孔,便于各并柜機柜之間相互過線;
14.6 中間頂部側過線孔
機柜中間頂部蓋板左右兩側共開有4個273*64mm的過線孔,用于數據過線;
14.7 中間底部側過線孔
機柜中間底部蓋板左右兩側共開有4個273*64mm的過線孔,用于數據過線;
14.8 前后過線孔
機柜前方孔條上均布有多處60*17.5mm的過線孔,便于機柜內設備前部向后部過線,線纜穿過孔蓋達到封閉。

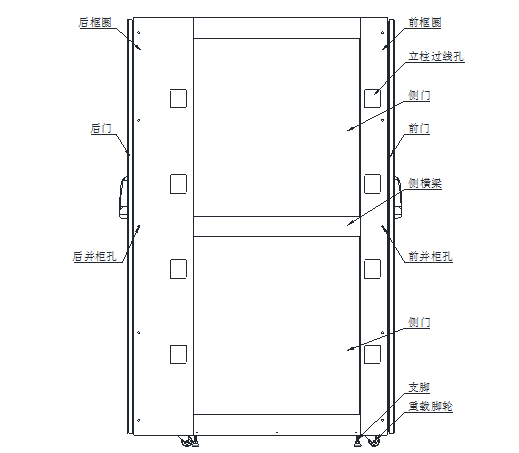

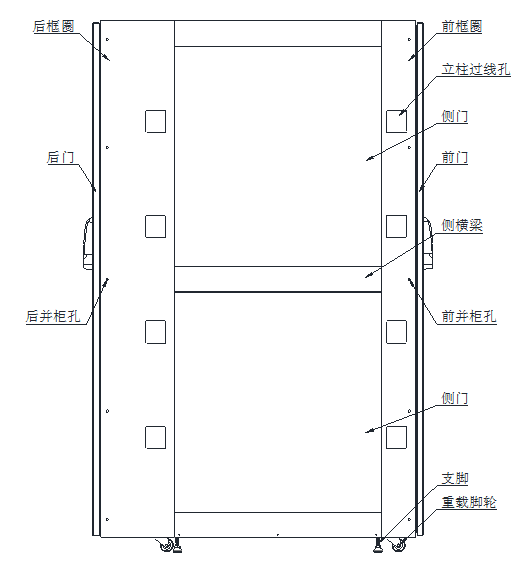

圖26:機柜側面示意圖
圖27:機柜內部過線孔位置示意圖
14.9 布線作業
機柜側門、前后門、頂蓋及底板均可拆卸,方便在機柜四周進行安裝布線操作;
15 可拆卸側門(選配件):
采取兩段式側門結構,標準采用內部螺釘固定安裝方式,也可根據客戶需求選配外部快拆安裝方式或外部快拆加門鎖安裝方式。
16 用戶保密
16.1 前后門鎖
16.1.1標配門鎖

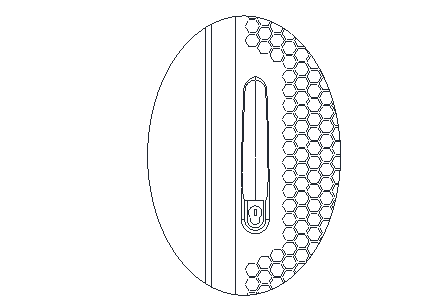

圖28:標配門鎖示意圖
16.1.2
密碼門鎖

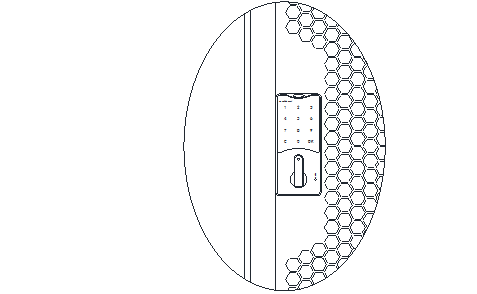

圖29:密碼門鎖示意圖
16.2 內固定側門
采取兩段式側門結構,標準采用內部螺釘固定安裝方式,也可根據客戶需求選配外部快拆安裝方式或外部快拆加門鎖安裝方式。
16.3 一柜多用戶

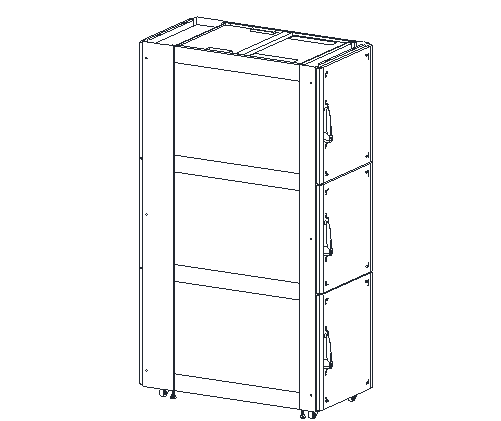

圖30:多用戶機柜示意圖
17 機柜移動

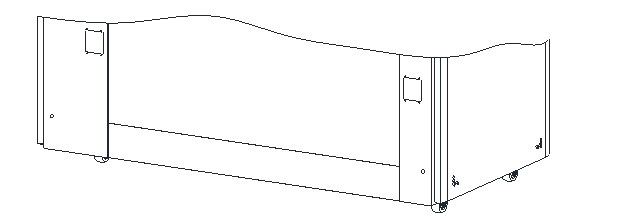

17.1空機柜移動使用標配的移動腳輪。

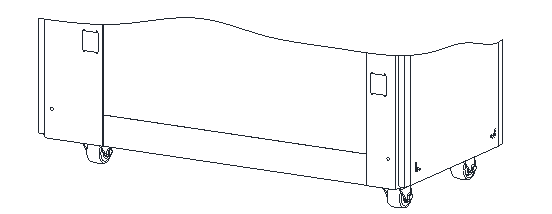

圖31:空機柜移動示意圖
17.2 承載移動
機柜承載超過400KG建議選配重載腳輪,最大滿載可達1800KG。
圖32:承載機柜移動示意圖
18 機柜安裝
18.1 不帶腳輪直接安裝于靜電地板或水平地面上;

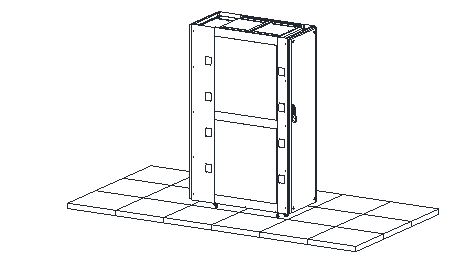

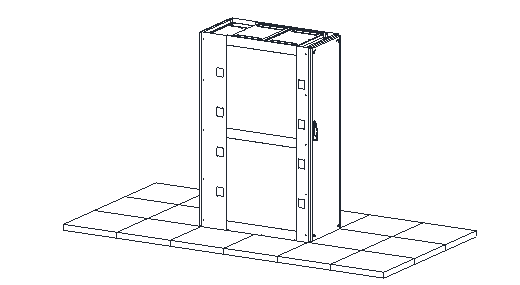

圖33:機柜直接安裝于靜電地板上示意圖
18.2 帶輕載移動腳輪移動到靜電地板或水平地面上,用支腳承載;
圖34:機柜帶腳輪/支腳安裝于靜電地板上示意圖
18.3 直接落地安裝于鋼架上

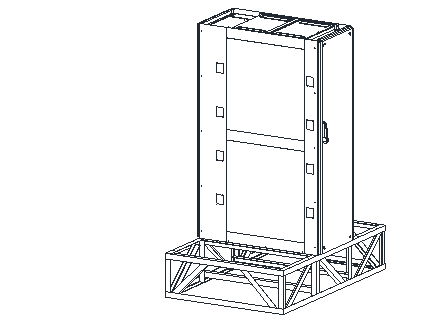

圖35:機柜安裝于鋼架上示意圖
18.4 滿載機柜安裝

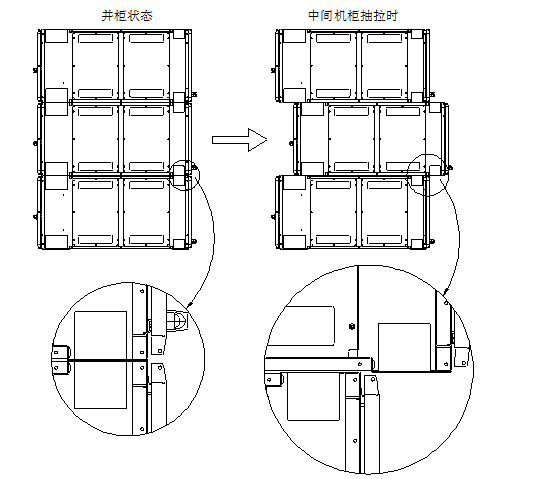

能夠靈活地從并柜的柜列中抽出或放入單獨的機柜;
圖36:并柜機柜抽拉示意圖
18.5 快速拆裝
18.5.1 前門、后門可以快速手動拆卸;
18.5.2 塑料面板可以快速拆裝;
18.5.3 接地線可以快速拆裝。
18.6 高度調節
機柜內部可調節支腳高度;

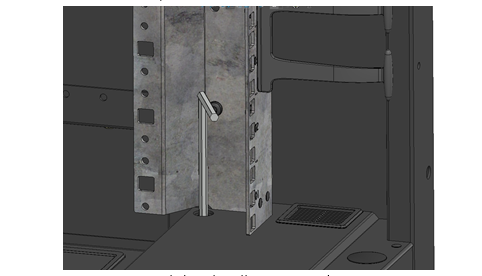

圖37:機柜內部調節支腳高度示意圖
19 機柜標識
19.1 防踩踏標識
19.2 防傾覆標識
19.3 接地標識
19.4 方孔條U位標識
19.5 用戶標識
20 柜間防火
機柜之間通過兩段式側門相互隔離。
圖38:機柜兩段式側門示意圖
21 并柜
每個機柜可以通過側面的前后立柱并柜孔和相臨的機柜連接固定,做并柜連接。
22 包裝
22.1 包裝箱內包括:
1)、PF機柜1臺;
2)、裝箱清單;
3)、產品說明書;
4)、產品檢驗報告;
5)、產品合格證;
6)、備附件及專用工具。
22.2 包裝內部:先采用膠袋整體封蓋,再角部及中部珍珠棉緩沖墊塊撐墊緩沖;
22.3 包裝外部:前后5層A=C瓦愣紙箱蓋封蓋。

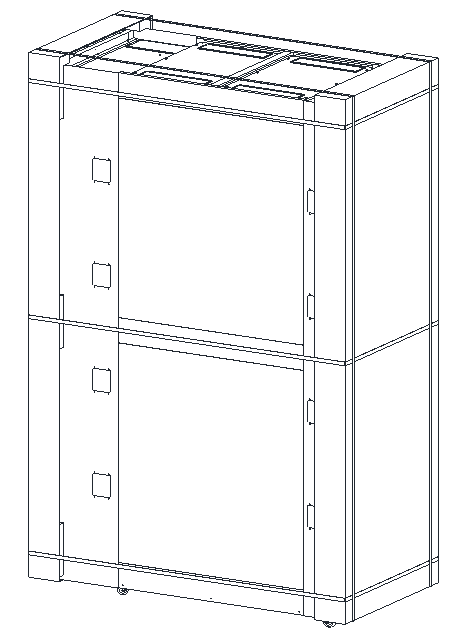

圖39:機柜包裝示意圖
